HV-1000T觸摸屏手動轉塔顯微維氏硬度計
摘要：HV-1000T觸摸屏手動轉塔顯微維氏硬度計，采用8寸觸摸屏和高速ARM處理器，顯示直觀，人機互動友好，操作簡便；運算速度快，數據庫巨量存儲，數據自動修正，並提供數據折線報表。
產品介紹：
1、機身使用優質鑄鐵一次澆鑄成型，配合以汽車烤漆處理工藝，外形圓潤美觀；
2、渦輪蝸杆升降係統較好地提高測試穩定性以及測試精度，測試完成後無需再次對焦；
3、配置了自動轉塔功能，高清測量和觀察-雙物鏡組合，結合內置長度編碼器的高清測微目鏡，實現了壓痕對角線的一鍵測量，較好地減少了人為操作幹擾與讀數誤差；
4、便捷數控係統，可自動進行全硬度標尺的單位轉換；
5、可設置硬度值的最大值和最小值，當測試值超過設定範圍時，發出蜂鳴音；
6、具有軟件硬度值修正功能，可以在一定範圍內直接對硬度值進行修正；
7、具有數據庫功能，對試驗數據自動進行分組保存，每組可保存10個數據，可以保存2000個以上數據；
8、具有硬度值曲線顯示功能，直觀顯示硬度值的變化；
9、可選配CCD圖像處理係統，另可選配努氏壓頭，進行努氏硬度測量；
10、配置無線藍牙打印機，並可通過RS232、USB（可選裝）接口輸出數據；
11、精度符合GB/T4340.2 ，ISO 6507-2 和ASTM E384。
應用範圍：
1、 黑色金屬、有色金屬、IC薄片，表麵塗層、層壓金屬；
2、 玻璃、陶瓷、瑪瑙、寶石、薄塑料等；
3、 碳化層和淬火層的深度及梯度的硬度測試。
4、 適用於平行平麵和微小零件及超薄零件的精密顯微維氏硬度測量。
技術參數：
型號 | HV-1000T |
測量範圍 | 5-3000HV |
試驗力 | 0.09807、0.2452、0.4904、0.9807、1.961、2.942、4.904、9.807N （10、25、50、100、200、300、500、1000gf） |
數據輸入方式 | 手動 |
轉塔方式 | 手動 |
試驗力加載方式 | 自動完成（加載試驗力、保持試驗力、卸載試驗力） |
試件允許最大高度 | 90mm |
壓頭中心到機壁距離 | 120mm |
XY工作台尺寸 | 100*100mm |
XY工作台行程 | 25*25mm |
XY工作台最小單位 | 0.01mm |
鏡頭倍率 | 10×，40× |
放大倍率 | 100×，400× |
最小步距 | 0.025μm |
硬度分辨率 | 0.1HV |
電源 | AC 220V，50Hz |
外形尺寸 | 420*190*520mm |
重量 | 55kg |
附件標準配置：
XY工作台 | 1個 | 細軸試台 | 1個 |
薄片試台 | 1個 | 小平口鉗試台 | 1個 |
大V型塊 | 1個 | 打印機 | 1個 |
金剛石維氏壓頭 | 1個 | 標準顯微硬度塊 | 2塊 |

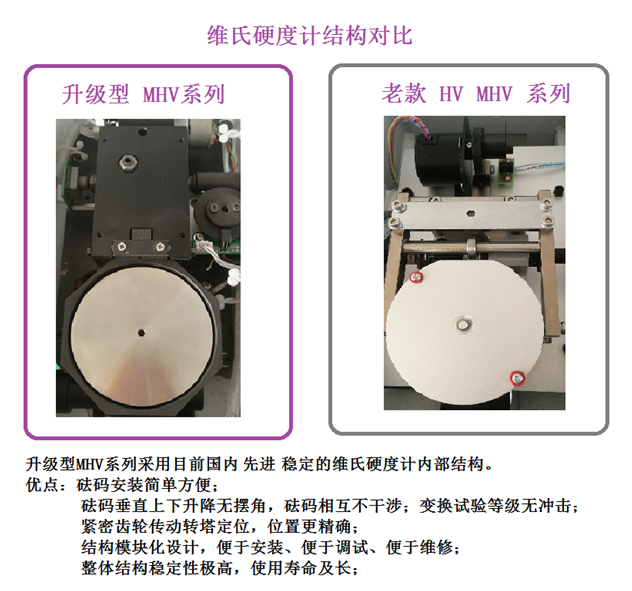

產品優勢：
◆ 直觀智能化操觸摸屏操作界麵，極其美觀；
◆ 程序自主研發，可在硬度計單機觸摸屏上實現滲氮滲碳測試。可
整體結構單元模塊組裝；
單元化設計及組裝，整體配合但互不幹涉；故障率低便於多年後的售後維護；
◆ 控製板及電路板做三防漆處理；
防塵、防潮、防靜電
◆ 控製板及電路板做焊接檢查及性能測試；
結構精密，硬度穩定可靠
可選配CCD軟件測量功能
一、基本概述
隨著技術的更新及用戶需求的逐步提升，“硬度圖像分析軟件”在日常的硬度檢測中，越來越被廣泛的加以應用；
該軟件將圖像測量係統與硬度計相結合，可將傳統的機上測量轉移到電腦測量，人員隻需操控鼠標和鍵盤，即可對屏幕上的硬度壓痕圖像進行測量，可完成有效滲碳層及脫碳層深度的試驗，並可生成曲線圖及測試報告，該軟件很大限度的降低了人員的疲勞強度，減少了操作人員視覺疲勞導致的人為誤差，該軟件操作簡單、實用性強；
二、軟件配置

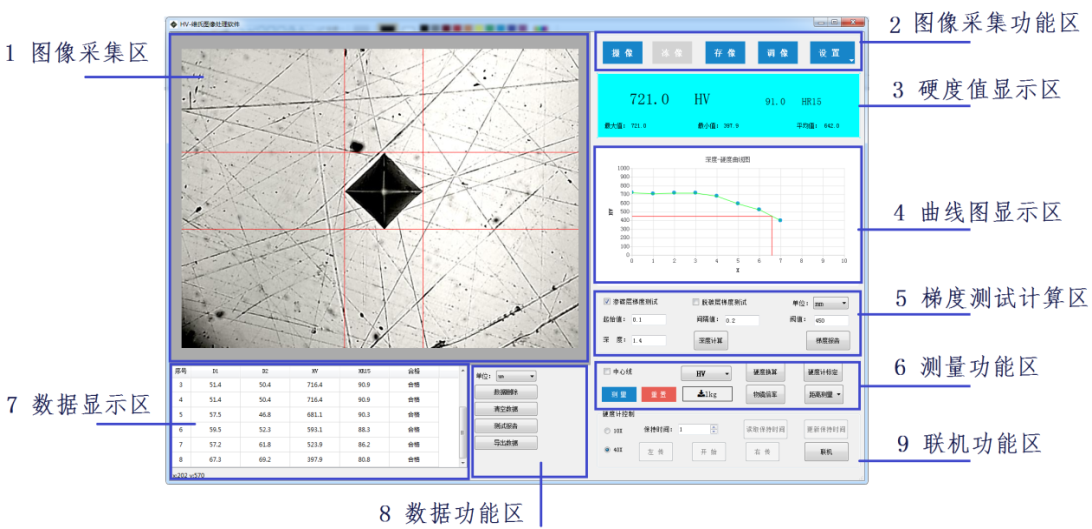

三、功能特點
1、【圖像采集區】： 顯示當前物鏡下的圖像及調取的圖像；
2、【圖像采集功能區】：對采集區的圖像進行凍結、保存及其他設置（相機的參數設置）；
3、【硬度值顯示區】： 顯示當前測量的硬度值及硬度換算值、最大值、最小值、平均（jun1）值；
4、【曲線圖顯示區】： 顯示當前硬度曲線；
5、【梯度測試計算區】：對滲碳及脫碳層的深度測試完畢後自動計算其深度；
6、【測量功能區】： 對當前壓痕進行測量參數設置；
7、【數據顯示區】： 顯示每次測量的數據；
8、【數據功能區】： 對測量的數據進行刪除或導出；
9、【聯機功能區】： 可將軟件與機器進行連接；
